Tubo Mágico® — Aquecedor a Pellets — Feuer 70 e Feuer 130
O Tubo Mágico Antonow é um aquecedor a pellets para ambientes internos e externos, com sistema Vórtex de combustão e chama visível dentro de um tubo de vidro borossilicato. Está disponível em dois modelos: Feuer 70, com tubo de 70 cm, e Feuer 130, com tubo de 130 cm.
O modelo Feuer 70 aquece até 65 m² em ambientes internos e o Feuer 130 aquece até 70 m². Ao ar livre, com brisa, aquecem até 4,6 m² e 5,3 m² respectivamente.
Principais características
- Aquecimento interno de até 65 m² (Feuer 70) ou 70 m² (Feuer 130)
- Aquecimento externo com brisa de até 4,6 m², num raio de 1,21 m (Feuer 70), ou 5,3 m², num raio de 1,3 m (Feuer 130)
- Potência de 7,2 kW (Feuer 70) ou 7,8 kW (Feuer 130)
- Eficiência teórica de até 75% (Feuer 70) ou 80% (Feuer 130)
- Sistema Vórtex de combustão, para melhor aproveitamento dos pellets e dos gases da combustão
- Tubo de vidro borossilicato transparente com 3 mm de espessura
- Reservatório para 2 a 2,5 kg de pellets e consumo de 1,5 a 2 kg por hora
- Chapa de aço de 2 mm com pintura fosca para alta temperatura, resistente até 600 °C
- Uso interno e externo. Em ambientes internos, a chaminé é obrigatória
- Saída para chaminé de Ø 115 mm
Especificações técnicas
| Item | Feuer 70 | Feuer 130 |
|---|---|---|
| Tipo | Aquecedor a pellets | Aquecedor a pellets |
| Combustível | Pellets de madeira | Pellets de madeira |
| Potência | 7,2 kW | 7,8 kW |
| Eficiência teórica | Até 75% | Até 80% |
| Aquecimento interno | Até 65 m² | Até 70 m² |
| Aquecimento externo (com brisa) | Até 4,6 m², raio de 1,21 m | Até 5,3 m², raio de 1,3 m |
| Sistema de combustão | Vórtex | Vórtex |
| Capacidade do reservatório | 2 a 2,5 kg de pellets | 2 a 2,5 kg de pellets |
| Consumo de pellets | 1,5 a 2 kg por hora | 1,5 a 2 kg por hora |
| Acendimento | Maçarico ou acendedor de churrasqueira | Maçarico ou acendedor de churrasqueira |
| Espessura da chapa | 2 mm | 2 mm |
| Pintura | Alta temperatura, fosca, até 600 °C | Alta temperatura, fosca, até 600 °C |
| Acabamento | Preto fosco | Preto fosco |
| Tubo de vidro | Borossilicato transparente, 70 cm, Ø 10 cm | Borossilicato transparente, 130 cm, Ø 10 cm |
| Espessura do vidro | 3 mm | 3 mm |
| Saída da chaminé | Ø 115 mm | Ø 115 mm |

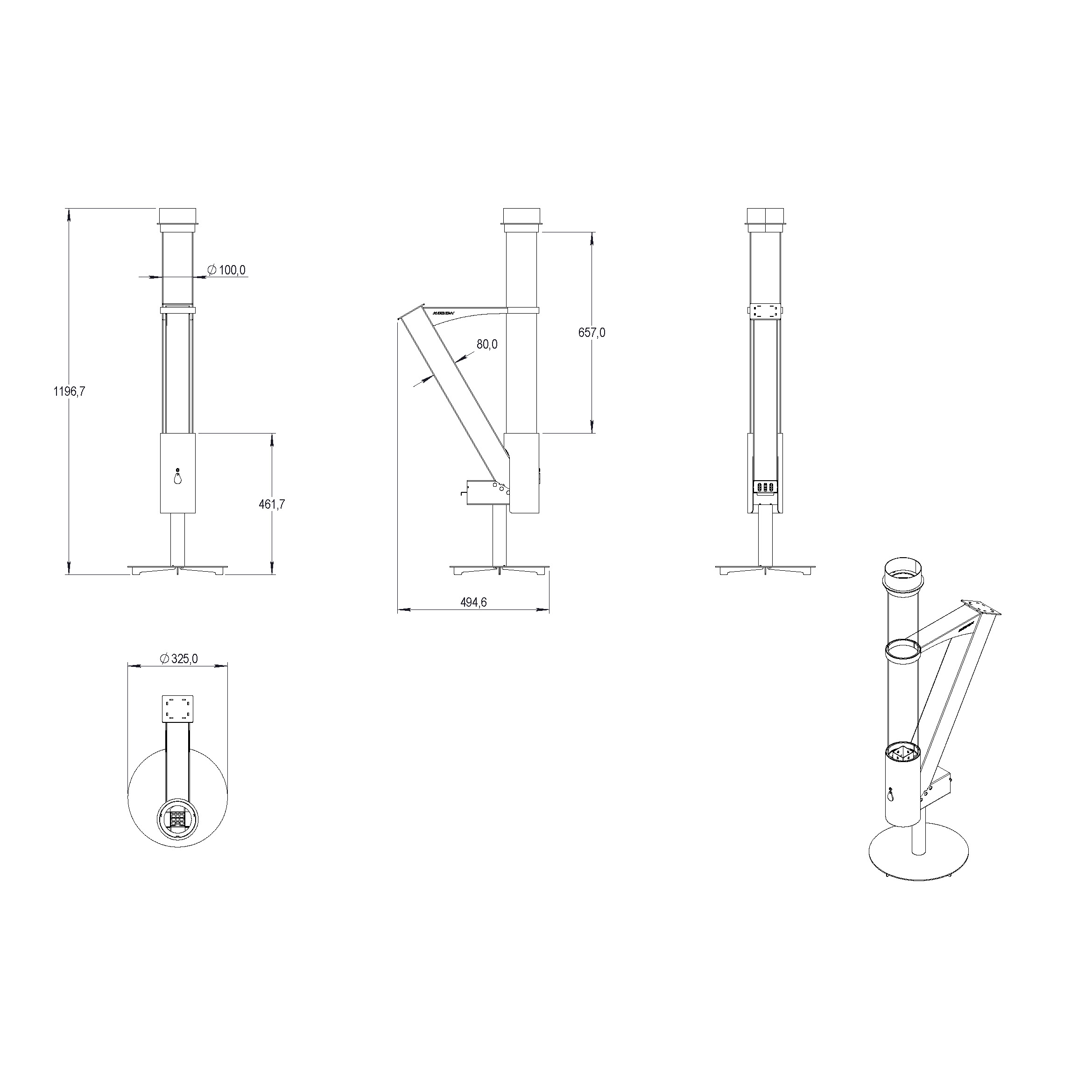

| Dimensões (A x L x P) | 120 x 32,5 x 49,5 cm | 180 x 32,5 x 49,5 cm |
| Peso líquido | 15 kg (estrutura 13 kg + tubo 2 kg) | 16 kg (estrutura 13 kg + tubo 3 kg) |
| Envio | 2 volumes | 2 volumes |
| Peso bruto total | 34 kg (estrutura 24 kg + tubo 10 kg) | 41 kg (estrutura 24 kg + tubo 17 kg) |
| Embalagem da estrutura (C x L x A) | 90 x 57 x 33 cm | 90 x 57 x 33 cm |
| Embalagem do tubo (C x L x A) | 85 x 19 x 18 cm | 145 x 24 x 22 cm |
| Código (SKU) | 0308.00040 | 0308.00039 |
| EAN | 0619205322994 | 0619205322987 |
Área de aquecimento
Em ambientes internos, o Feuer 70 aquece até 65 m² e o Feuer 130, até 70 m², considerando uma casa com isolamento térmico padrão. Ao ar livre, com brisa, aquecem até 4,6 m² (raio de 1,21 m) e 5,3 m² (raio de 1,3 m), respectivamente. Em ambientes internos, leve em conta:
- O aquecimento da área acontece ao longo do tempo, não de forma imediata
- Quanto mais divisórias e cômodos a casa tiver, maior o tempo para aquecer o cômodo mais distante
- Em casas com isolamento térmico melhor, a área aquecida é maior
- Em casas com isolamento inferior, com muitas frestas, vidros ou portas, a área aquecida é menor
Sistema Vórtex de combustão
O sistema Vórtex garante um melhor aproveitamento dos pellets e dos gases da combustão, com eficiência teórica de até 75% no Feuer 70 e de até 80% no Feuer 130. O resultado é um aquecimento eficiente e a chama em espiral visível dentro do tubo de vidro.
Uso interno e externo
Em ambientes internos, é obrigatório usar chaminé para a exaustão da fumaça. Ao ar livre, o vento e a temperatura reduzem a área aquecida.
- Saída da chaminé de Ø 115 mm: canos e curvas estão na categoria Chaminés
- O ideal é que a chaminé suba reta. Se precisar de curvas, mantenha pelo menos 50 cm de cano reto logo após a conexão com o Tubo Mágico®
- Em áreas externas, a Base de Apoio Tubo Mágico® para uso externo dá mais estabilidade e reduz o risco de tombamento com ventos fortes
Consumo de pellets
O reservatório comporta de 2 a 2,5 kg de pellets, e o consumo é de 1,5 a 2 kg por hora. Um saco de 15 kg dura de 7h30 a 10 horas de uso. Use Pellet de Madeira — Granulado de Pinus — 15 kg, com certificado ENplus® A1.
Acessórios e reposição
- Chapéu Tubo Mágico® Tatuíra Ø 115 mm (0308.00027): preto fosco, com saída inclinada, feito para as altas temperaturas do Tubo Mágico®
- Base de Apoio Tubo Mágico® para uso externo (0308.00028): base de 21 kg em aço com concreto, que dá mais estabilidade ao uso externo. Serve no Feuer 70 e no Feuer 130
- Tubo de Vidro 70 cm e Tubo de Vidro 130 cm: peças de reposição
- Pellet de Madeira — Granulado de Pinus — 15 kg: pellets de pinus com certificado ENplus® A1
Conteúdo da embalagem
O produto é enviado em 2 volumes: um com a estrutura em aço e outro com o tubo de vidro.
- 1 estrutura em aço
- 1 tubo de vidro borossilicato (70 cm ou 130 cm, conforme o modelo)
- 1 anel em aço para a conexão com a chaminé
- 1 manual de instruções
Perguntas frequentes
Qual área o Tubo Mágico® aquece?
Em ambientes internos, até 65 m² (Feuer 70) ou 70 m² (Feuer 130), com isolamento térmico padrão. Ao ar livre, com brisa, até 4,6 m² ou 5,3 m². O aquecimento acontece ao longo do tempo, e a área pode ser maior ou menor conforme o isolamento e a divisão dos cômodos.
Qual a diferença entre o Feuer 70 e o Feuer 130?
O tubo de vidro e o desempenho. O Feuer 70 tem tubo de 70 cm, mede 120 cm de altura e tem 7,2 kW. O Feuer 130 tem tubo de 130 cm, mede 180 cm de altura e tem 7,8 kW.
Posso usar o Tubo Mágico® dentro de casa?
Sim, desde que instalado com chaminé, que é obrigatória em ambientes internos para a exaustão da fumaça.
Como deve ser a chaminé?
A saída é de Ø 115 mm. O ideal é que a chaminé suba sempre reta. Curvas são possíveis, de preferência com pelo menos 50 cm de cano reto após a conexão com o Tubo Mágico®.
Quanto pellet cabe no reservatório e quanto o Tubo Mágico® consome?
O reservatório comporta de 2 a 2,5 kg, e o consumo é de 1,5 a 2 kg por hora. Um saco de 15 kg dura de 7h30 a 10 horas.
Como acender o Tubo Mágico®?
Com maçarico ou acendedor de churrasqueira.
O vidro e a pintura aguentam o calor?
Sim. O tubo é de vidro borossilicato transparente, com 3 mm de espessura, e a pintura fosca resiste até 600 °C.
Preciso de base para usar ao ar livre?
A base de apoio (0308.00028) é recomendada para uso externo: com 21 kg, ela dá mais estabilidade e ajuda a evitar tombamentos com ventos fortes.
Existe tubo de vidro de reposição?
Sim. A Antonow vende tubos de vidro de reposição para o Feuer 70 e para o Feuer 130.
Manual de instruções
Baixe o manual de instruções para ver as orientações de instalação, uso e manutenção.
Garantia
12 meses contra defeitos de fabricação. A Antonow está em constante desenvolvimento e se reserva o direito de alterar características e especificações dos produtos sem aviso prévio. Imagens meramente ilustrativas.
